Le codage numérique: Le codage MLT-3, le codage HDB3 et le codage nb/mb

1. Le codage MLT-3
2. Le codage HDB3
3. Le codage nb/mb

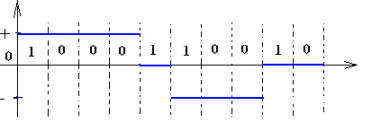

1. Le codage MLT3

Très utilisé en Fast Ethernet (100 base TX, 100 base T4) et en réseau ATM, le codage MLT3 est un codage dont les 1 font changer l’état du signal. D’abord le signal passe de l’état 1 à l’état 0, puis de l’état 0 à l’état -1.
Avec le bit 0, le signal reste sans transition.

2. Le codage HDB3

Très utilisé dans le réseau Transfix, HDB3 (High Density Bipolar) est un code bipolaire d’ordre 3. Le principe de fonctionnement est identique au codage bipolaire, sauf que si on a une succession de quatre 0 ou plus, le quatrième 0 est considéré comme viol.

3. Le codage nB/mB

Le codage nB/nB ou nBmB (4B/5B ou 4B5B ou 8B/10B) s’agit d’un codage par bloc. Le principe est de coder un groupe de n bits, avec m > n.

Quand nous disons par exemple 4B/5B ou 4B5B, cela dit que 4 bits de données déterminant 5 bits transmis. De même si nous disons 8B10B, cela signifie 8bits de données déterminant 10 bits transmis.
Il faut noter que le codage 8B10B s’agit d’un codage utilisé dans la transmission de données sur les LAN.
