Configuration d’un routeur Cisco

Le but de ce chapitre est de voir la configuration de base d’un routeur . Nous allons apprendre ensemble comment configurer les interfaces d’un routeur Cisco. Pour ceux qui ont un routeur chez eux, ou au travail, if faut noter qu’il faut un câble console RJ45 qui va relier le port série de l’ordinateur au port console RJ45 du routeur.

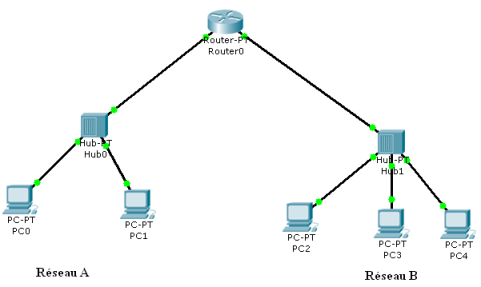

Mais dans notre TP, nous allons utiliser le simulateur Packet Tracer de Cisco. Voici donc le schéma de montage:

Notre objectif, c’est de faire en sorte que le réseau A puisse communiquer avec le réseau B. C’est pour cela d’ailleurs que nous allons configurer les interfaces du routeur.
Pour notre cas, nous avons attribué le réseau A des adresses de classe B et le réseau B des adresses de classe C.

Pour le réseau A:
la machine PC0 a comme IP 128.110.1.11. La machine PC1 a comme IP 128.110.1.12. Donc évidement le masque de sous-réseau est 255.255.0.0. Pour l’interface du routeur liée au réseau A (Fa0/0), nous l’attribuons l’adresse IP 128.110.1.50. Donc 128.110.1.50 est la passerelle par défaut du réseau A.

Pour le réseau B:
PC2 a comme adresse IP 192.168.25.10. La machine PC3 a comme adresse IP 192.168.25.11. La machine PC4 a comme adresse IP 192.168.25.17. Donc évidement le masque de sous-réseau est 255.255.255.0. Pour l’interface du routeur liée au réseau B (Fa1/0), nous l’attribuons l’adresse IP 192.168.25.1. Donc 192.168.25.1 est la passerelle par défaut du réseau B.

Voyons maintenant la configuration du routeur:
nous allons entrer sur l’interface CLI (Command Line Interface). Pour ceux qui utilisent le simulateur, il suffit de double-cliquer sur le routeur, puis CLI.

Pour la configuration de l’interface du routeur, voici la syntaxe:
Router(config)#int nom-de-l-interface
Router(config-if)#ip address adresse-ip-de-l-interface masque-de-sous-réseau
Router(config-if)#no shutdown
Ici le no shutdown, c’est pour laisser allumer l’interface.

Si nous entrons sur l’interface CLI, nous verrons ceci:
router> alors nous allons taper enable ou tout simplement en pour entrer en mode privilégié. Si le mode privilégié a un mot de passe, on vous le demandera.
Si nous sommes vraiment en mode privilégié, nous verrons ceci:
Router#
En ce moment nous allons écrire configure terminal ou config t pour dire que nous voulons configurer le terminal (le routeur).
Ensuite nous verrons ceci:
Router(config)#

Bref pour notre cas voici ce que nous allons saisir pour configurer les interfaces du routeur:

router>en
Router# config t
Router(config)# int Fa0/0
Router(config-if)# ip address 128.110.1.11 255.255.0.0
Router(config-if)#no shutdown // La configuration de l’interface Fa0/0 est terminé
Router(config)# int Fa1/0
Router(config-if)# ip address 192.168.25.1 255.255.255.0
Router(config-if)#no shutdown // La configuration de l’interface Fa1/0 est terminé

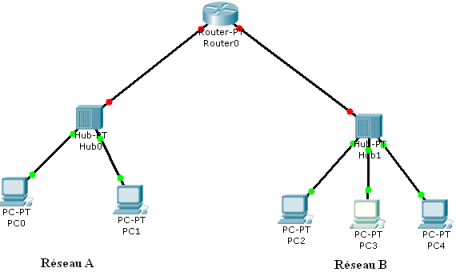

Maintenant la configuration des interfaces est terminée, votre réseau devrait marcher si vous n’avez pas commis d’erreurs. Pour tester, faites un ping à une machine du réseau B à partir du réseau A ou vis versa.
