Amplificateur à un seul transistor: étage collecteur commun (CC)

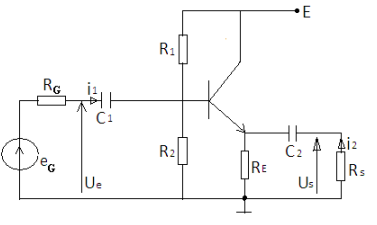

Le schéma de principe:
Les condensateurs C1 et C2 sont des condensateurs de liaison. Ils ont la même
fonction que les condensateurs C1 et C2 de
l’étage EC à résistance
de base.
Le schéma équivalent dynamique
La tension de sortie US :
US=iB(β+1)(R//RE//RS)
La tension d’entrée Ue :
Ue = iB r + US
Ue=iB[r+(β + 1)(R//RE//RS)]
La résistance Re appliquée à l’entrée:
Avec re = r(β+1)(R//RE//RS)
Le gain en tension:
